F Serisi

PDF İNDİR

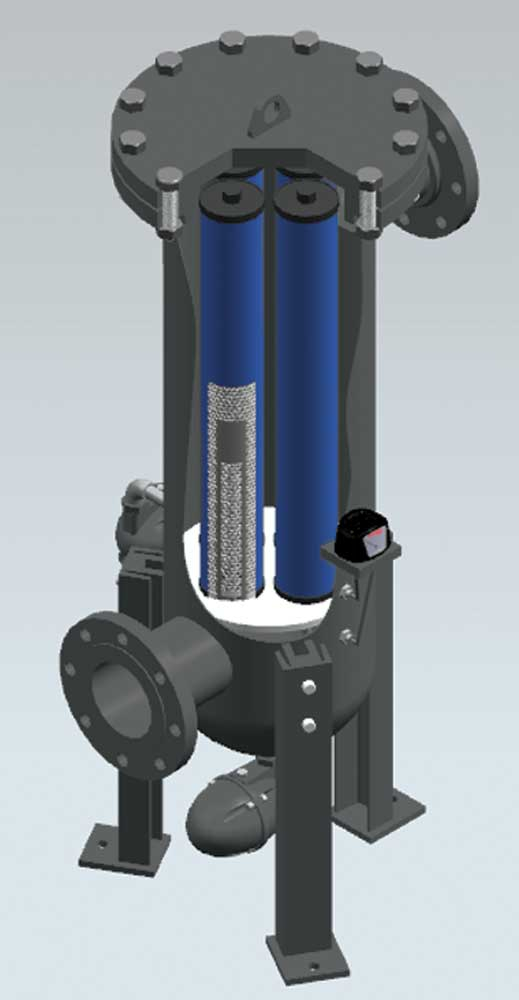

İç elementler bir biyel kolu sistemi ile monte edilir.
Harici iki şamandıralı tahliye ile mükemmel bir tahliye sistemi sunar.
Ön ayrıştırma bölmesi eşsiz bir tasarıma sahiptir..
Bütün bağlantı bölgeleri kaynakları güçlü bir yapı sergiler
CE ve ASME onaylı tanklar F serisi kurutucularla beraber kullanılmaya uygundur.
İç elementler üst flanş üzerinden kolayca değiştirilebilir.


MODELLER VE TEKNİK BİLGİLER

MODELTAHLİYE ÇIKIŞ BAĞLANTISIGİRİŞ/ÇIKIŞ BAĞLANTISIKAPASİTEELEMANT MODELİELEMANT ADETİBOYUTLAR mm
(m3/saat)(m3/min.)ABCDE
F 25001/2”DN8025001470M120024501287277747650
F 32001/2”DN10032001880M120034501317277767650
F 43001/2”DN10043002530M120045301344279769650
F 65001/2”DN15065003825M120065801425331769650
F 85001/2”DN15085005000M120086501439333798650
F 110001/2”DN200110006470M1200107501504365825650
F 140001/2”DN200140008235M1200148001545383833650
F 170001/2”DN2501700010000M1200168501583417862650
F 210001/2”DN3002100012350M1200178501680447887650
F 255001/2”DN3502550015000M1200238501778487917650
F 300001/2”DN3503000017650M1200288501778487917650

GENEL BİLGİLER

  • İç elementler bir biyel kolu sistemi ile monte edilir.
  • Harici iki şamandıralı tahliye ile mükemmel bir tahliye sistemi sunar.
  • Ön ayrıştırma bölmesi eşsiz bir tasarıma sahiptir..
  • Bütün bağlantı bölgeleri kaynakları güçlü bir yapı sergiler
  • CE ve ASME onaylı tanklar F serisi kurutucularla beraber kullanılmaya uygundur.
  • İç elementler üst flanş üzerinden kolayca değiştirilebilir.

F serisi harici şamandıralı tahliyeler basınçlı hava sistemlerinin toplanma noktalarında biriken sıvı kondensatın atılması için tasarlanmıştır. Dayanıklı epoksi toz boya kaplama ve paslanmayı önleyici anodize iç yüzey kaplama uzun servis ömrünü garanti eder.

  • Elektronik-Ayarlanabilir
  • Harici Şamandıralı
  • Sıfır Kayıplı Tahliye
  • Manuel

İhtiyaç duyulan maksimum akış hızını hesaplamak için tablo akış hızı değerini çalışma basıncınıza karşılık gelen düzeltme faktörü ile çarpınız.

  • A sınıfı elementler yağa doymuş durumlarda kullanılmamalıdır.
  • A sınıfı elementler verimli filtrelemenin sürekliliğini sağlamak için kullanılacağı uygulamaya uygun olarak ve/veya her 6 aylık kullanım dönemleri dolduğunda değiştirilmelidir.
  • A sınıfı elementler karbon monoksit ve karbon dioksit gibi belli başlı gazları filtreleyemez. Herhangi bir kararsızlık durumunda lütfen DALGAKIRAN satış ekibi ile bağlantıya geçiniz.
  • Akış hızları 7 bar çalışma basıncına göre verilmiştir. Farklı çalışma basınçlarında akış değerleri için düzeltme faktörü tablosunu kullanınız.
  • Hava filtreleri mineral ve sentetik yağlarla kullanılmaya uygundur.
  • F serisi filtrelerde farklı flanş bağlantıları da sunulmaktadır. Detaylar için DALGAKIRAN satış bölümü ile bağlantıya geçiniz.
  • Akış yönü filtre elementi üzerinden içeriden dışarıya doğrudur.
