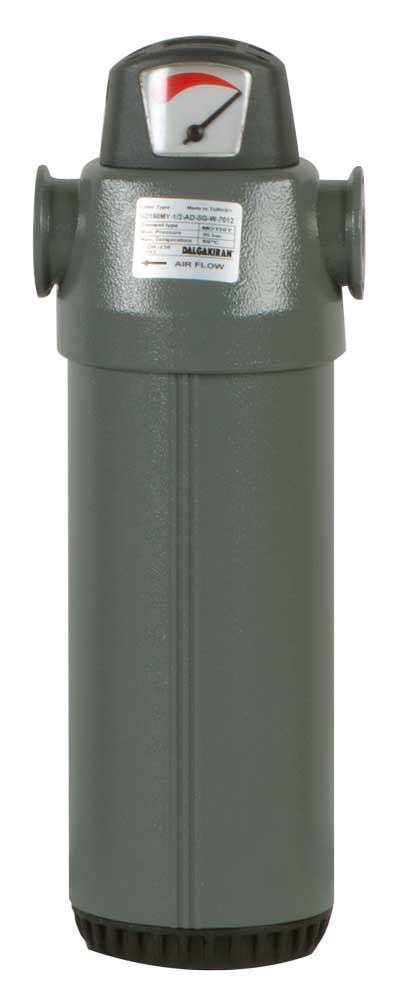

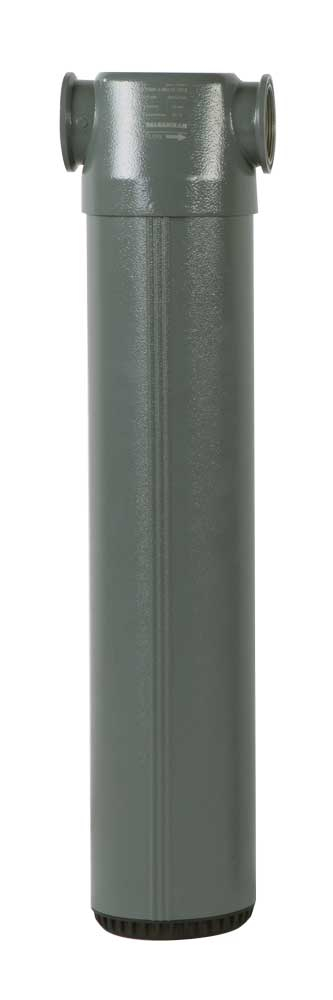

GO Serisi

PDF İNDİR

GO serisi basınçlı hava hat filtreleri günümüz basınçlı hava sektörünün filtreleme ihtiyaçları gözetilerek tasarlanmıştır. GO serisi modelleri yüksek dayanım, bağlanabilirliği artırmak adına daha çok bağlantı seçeneği ile düşük basınç kayıpları ve yüksek verim sunarak son kullanıcılara kullanılabilirlik anlamında esneklik ve rahatlık kazandırmaktadır.
GO serisi filtreleri 16 bar maksimum çalışma basıncı, 0.01 mikrona kadar parçacık filtreleme çözünürlüğü ile ¼”’ten 3” NPT/BSP ebatlarına kadar bağlantı seçenekleri sunan 4 farklı modelesahiptir.
2mm ağız çapına sahip korumalı otomatik şamandıralı tahliye güvenilir parçacık filtreleme operasyonu sağlamak amacıyla standart olarak sunulmaktadır.
Gözeneksiz alüminyum gövde, dayanıklı epoksi toz kaplama ve paslanmaya dayanıklı iç yüzey kaplaması uzun bir servis ömrü sunar.
Özel uygulama ihtiyaçlarını karşılamak için farklı filtre kombinasyonları yaratılabilir.
GO serisi filtreleri Avrupa Birliği’nin Basınçlı Ekipman Direktifine (PED) uygun üretilir ve ISO 8573 standardında performans karakteristiğine sahiptir.
DALGAKIRAN, kolay bakım şartları sunması ve zamanında enerji tasarrufu önlemleri alınabilmesi amacıyla GO filtreleri ile beraber diferansiyel basınç manometresi kullanımını önermektedir.


MODELLER VE TEKNİK BİLGİLER

MODELHAVA BAĞLANTISIKAPASİTEMaksimum Çalışma BasıncıELEMENT MODELİBOYUTLAR mm
(m3/saat)(scfm)(barg)ABCDE
GO 25 1/2”251520MO2510245214.5192.57
GO 501/2”502920MO5010245214.5192.57
GO 1001/2”1005920MO10010245252.5230.57
GO 1501”1508820MO15012345297.5270.58
GO 2001”20011820MO20012345361.5334.58
GO 2501”25014720MO25012345401.5374.58
GO 30011/2”30017720MO30012345458422.58
GO 50011/2”50029420MO50012345488452.58
GO 60011/2”60035320MO60012345533497.59
GO 8512”85150120MO85116045622.55819
GO 12102”121071220MO121016045692.56519
GO 15203”152089520MO152019445725.566910
GO 18203”1820107120MO18201944586580810
GO 22203”2220130720MO222019445919.586311
GO 27003”2700158920MO2700194451063.5100711

GENEL BİLGİLER

  • GO serisi basınçlı hava hat filtreleri günümüz basınçlı hava sektörünün filtreleme ihtiyaçları gözetilerek tasarlanmıştır. GO serisi modelleri yüksek dayanım, bağlanabilirliği artırmak adına daha çok bağlantı seçeneği ile düşük basınç kayıpları ve yüksek verim sunarak son kullanıcılara kullanılabilirlik anlamında esneklik ve rahatlık kazandırmaktadır.
  • GO serisi filtreleri 16 bar maksimum çalışma basıncı, 0.01 mikrona kadar parçacık filtreleme çözünürlüğü ile ¼”’ten 3” NPT/BSP ebatlarına kadar bağlantı seçenekleri sunan 4 farklı modelesahiptir.
  • 2mm ağız çapına sahip korumalı otomatik şamandıralı tahliye güvenilir parçacık filtreleme operasyonu sağlamak amacıyla standart olarak sunulmaktadır.
  • Gözeneksiz alüminyum gövde, dayanıklı epoksi toz kaplama ve paslanmaya dayanıklı iç yüzey kaplaması uzun bir servis ömrü sunar.
  • Özel uygulama ihtiyaçlarını karşılamak için farklı filtre kombinasyonları yaratılabilir.
  • GO serisi filtreleri Avrupa Birliği’nin Basınçlı Ekipman Direktifine (PED) uygun üretilir ve ISO 8573 standardında performans karakteristiğine sahiptir.
  • DALGAKIRAN, kolay bakım şartları sunması ve zamanında enerji tasarrufu önlemleri alınabilmesi amacıyla GO filtreleri ile beraber diferansiyel basınç manometresi kullanımını önermektedir.

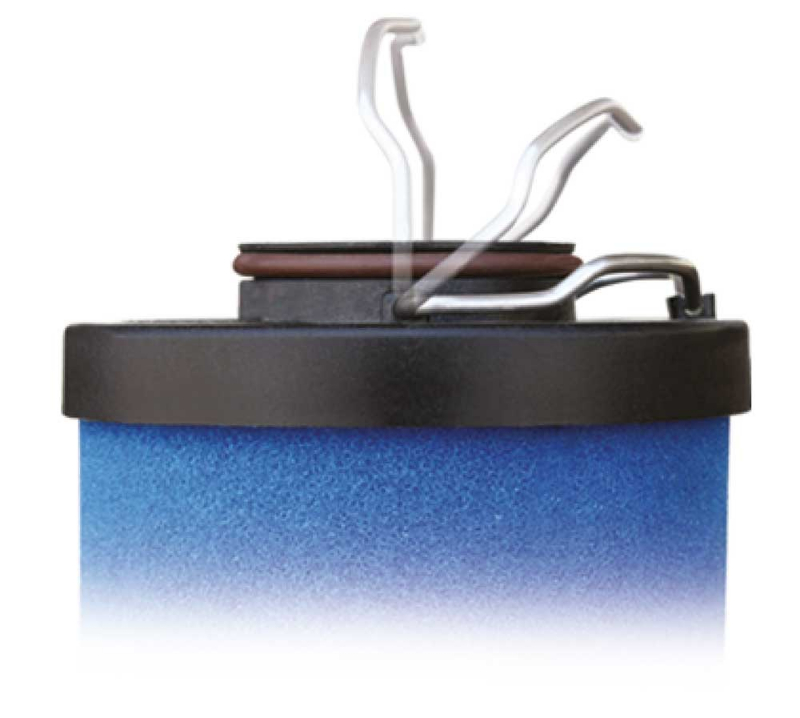

1 mikrondan 0.01 mikrona kadar üstün filtreleme ile beraber dayanıklı element yapısı ve verimli tahliye katmanları zamanında element değişimi yapıldığı takdirde sürekli yüksek filtreleme performansı vadeder.

  • Derin kıvrımlı yapı daha düşük basınç kayıpları oluşmasını sağlar.
  • Oluklu paslanmaz çelik tüp kullanımı ile oluşan yüksek çarpma direnci bir yandan basınç düşümlerine karşı koyarken diğer yandan da basınçlı havanın element üzerinden diyagonal olarak geçmesini sağlayarak performansı arttırır.
  • PVC yedirilmiş köpük hava/su tahliyesine yardımcı olur.

Üstten sıkma fonksiyonu fazladan borulama yapmadan filtrelerin seri bağlanabilmesini sağlar.

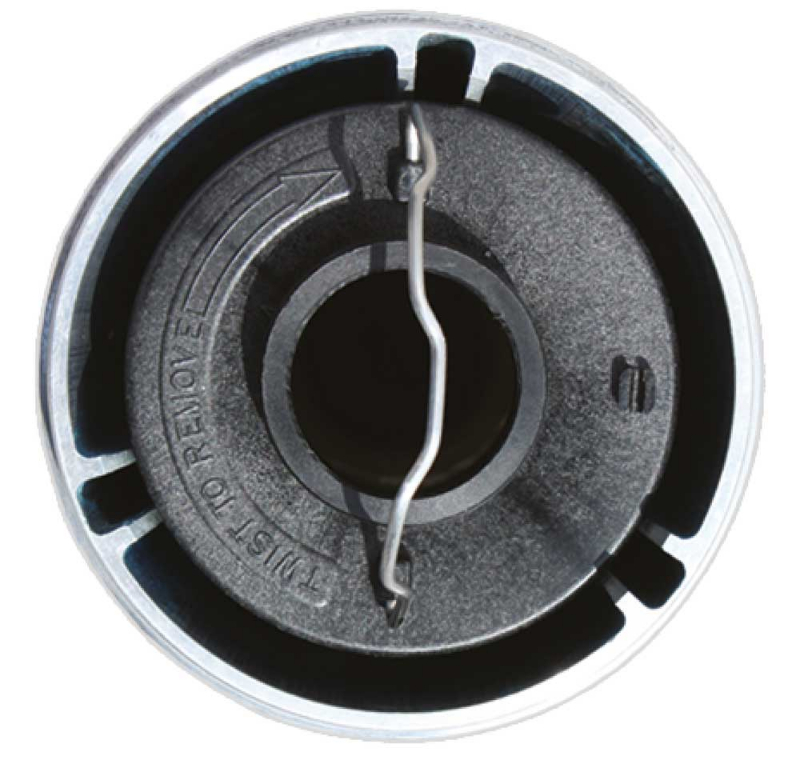

Kullanıcılar için hayata geçirilmiş en önemli yenilik ise filtre kabının herhangi bir alet kullanılmaksızın elle sökülmesine olanak tanıyan sıfır açıklık uygulamasıdır.

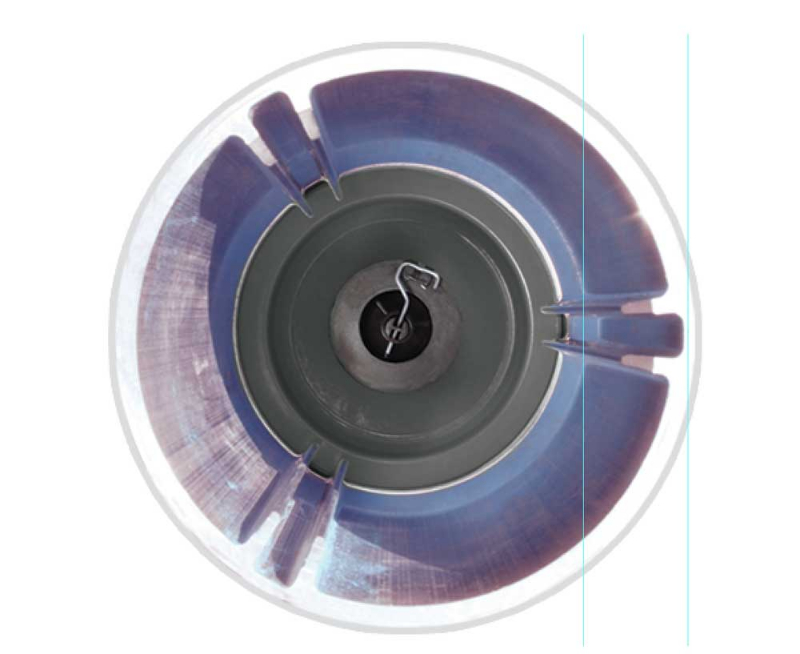

Tahliye sistemi çubukları havadaki nemin toplanıp sistemden uzaklaştırılmasına yardımcı olur.

Anodize etme paslanmaya karşı ürüne en üst seviyede dayanım kazandırır. Anodize ederek yüzey iyileştirme, alokrom kaplama gibi diğer metotlardan çok daha etkilidir. Karşılaştırma testi raporları için DALGAKIRAN ile bağlantıya geçiniz.

İhtiyaç duyulan maksimum akış hızını hesaplamak için tablo akış hızı değerini çalışma basıncınıza karşılık gelen düzeltme faktörü ile çarpınız.

  • A sınıfı elementler yağa doymuş durumlarda kullanılmamalıdır.
  • A sınıfı elementler verimli filtrelemenin sürekliliğini sağlamak için kullanılacağı uygulamaya uygun olarak ve/veya her 6 aylık kullanım dönemleri dolduğunda değiştirilmelidir.
  • A sınıfı elementler karbon monoksit ve karbon dioksit gibi belli başlı gazları filtreleyemez. Herhangi bir kararsızlık durumunda lütfen DALGAKIRAN satış ekibi ile bağlantıya geçiniz.
  • Akış hızları 7 bar çalışma basıncına göre verilmiştir. Farklı çalışma basınçlarında akış değerleri için düzeltme faktörü tablosunu kullanınız.
  • Hava filtreleri mineral ve sentetik yağlarla kullanılmaya uygundur.
  • Sayaç tipi basınç göstergeleri GO25’ten GO2700’e kadar standart olarak sunulmaktadır.
  • Tüm filtreler Basınçlı Ekipman Direktifine (97/23/EC) uyumluluk gösterir.
