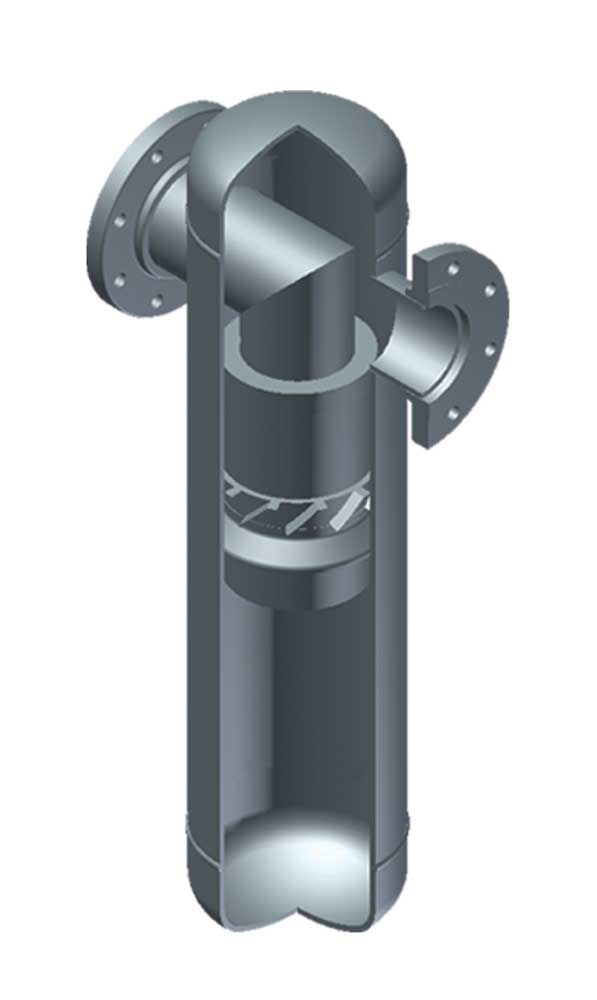

Flanşlı Su Separatörleri

PDF İNDİR

Bu separatörler yüksek verimli olmalarına rağmen hava içerisindeki yağın % 100 ünü ayrıştıramaz. Separatörden geçtikten sonra kalan yağ zerrelerini almak için hat filtreleri kullanılmalıdır. 14 bar basınca kadar kullanılabilen bu separatörler sıvı atıkların güvenli bir şekilde giderilmesini sağlayan otomatik şamandıra sistemine sahiptir.


MODELLER VE TEKNİK BİLGİLER

MODELGİRİŞ/ÇIKIŞ BAĞLANTISIKAPASİTEBOYUTLAR mm
(m3/saat)(scfm)ABCDEF
F 2500 WSDN8025001471200934450752801289
F 3200 WSDN10032001883220964450752801319
F 4300 WSDN10043002531220928530752801283
F 6500 WSDN150650038262851092580752801447
F 8500 WSDN150850050032851091650752801446
F 11000 WSDN2001100064743401168750752801523
F 14000 WSDN2001400082403401201800752801556

GENEL BİLGİLER

Bu separatörler yüksek verimli olmalarına rağmen hava içerisindeki yağın % 100 ünü ayrıştıramaz. Separatörden geçtikten sonra kalan yağ zerrelerini almak için hat filtreleri kullanılmalıdır. 14 bar basınca kadar kullanılabilen bu separatörler sıvı atıkların güvenli bir şekilde giderilmesini sağlayan otomatik şamandıra sistemine sahiptir.

En yüksek akış hızını bulmak için; aşağıdaki tabloda gösterilen akış hızları ile çalışma basınıcına göre aşağıdaki düzeltme faktörlerini çarpınız.

Kondensat tahliye şamandıraları filtre üzerinde standarttır. Seperatör gövdeleri elektrostatik boyalıdır.
